Ligando 2 micros em rede sem “hub”

Outro dia o MacGyver deu a dica de como duplicar um cabo de rede, hoje mostrar que dá pra ligar 2 computadores em rede sem gastar quase nada.

Você vai precisar de:

- 2 conectores RJ45
- 2 metros (ou mais) de cabo de rede (par trançado)
- Alicate para aplicar os conectores

Como fazer

O processo é bem simples: numa das pontas, use a ordem de fios:

1 BRANCO-VERDE
2 VERDE
3 BRANCO-LARANJA
4 AZUL
5 BRANCO-AZUL
6 LARANJA
7 BRANCO-MARROM
8 MARROM

Na outra ponta, use a seqüência:

1 BRANCO-LARANJA
2 LARANJA
3 BRANCO-VERDE
4 AZUL
5 BRANCO-AZUL
6 VERDE
7 BRANCO-MARROM
8 MARROM

Observe que foram invertidas as posições 1 com 3 e 2 com 6, as outras são idênticas. Ligue uma ponta em cada micro e use à vontade.

Veja outros tutoriais aqui, ali, acolá.

Dica do MacGyver: Transforme 1 cabo de rede em 2

Em estruturas de rede muito antigas, uma das maiores dificuldades é a instalação de pontos para novas máquinas. Geralmente o custo aumenta bastante pois é necessário a aquisição de novos switches para realizar a expansão. Por exemplo, aqui onde trabalho aconteceu um caso onde eu precisava ligar dois computadores numa sala onde só chegava um ponto de rede. A solução mais óbvia seria comprar um switch de 8 portas (que custa uns R$ 70,00) ligar o cabo disponível nele e a partir daí puxar dois novos cabos para as máquinas. Uma solução barata que pode ser utilizada é a duplicação dos cabos de rede. Confira os passos.

O que você vai precisar

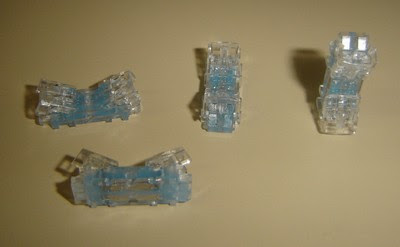

- 8 conectores telefônicos tipo jacaré.

- 4 cabos de rede com conector em uma das pontas.

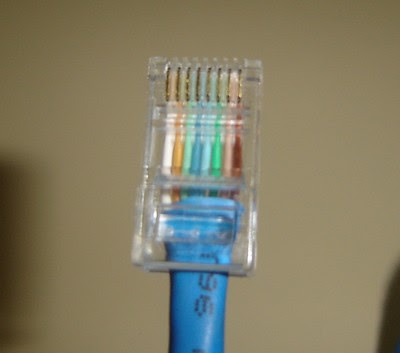

A seqüência de fios para fazer o cabo é:

- BRANCO LARANJA (ou branco puro)
- LARANJA
- BRANCO VERDE (ou verde claro)
- AZUL
- BRANCO AZUL (ou azul claro)
- VERDE
- BRANCO MARROM (ou marrom claro)
- MARROM

Como montar

1. Corte a ponta do cabo que chega ao switch e desenrole os fios.

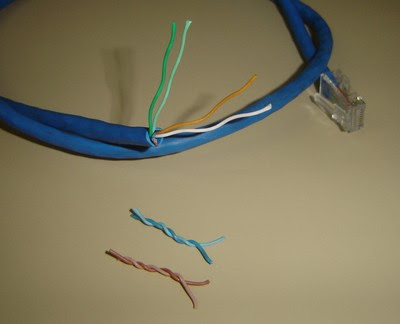

2. Em cada um dos 4 cabos com conector, corte os pares marrom e azul, deixe apenas os pares verde e laranja.

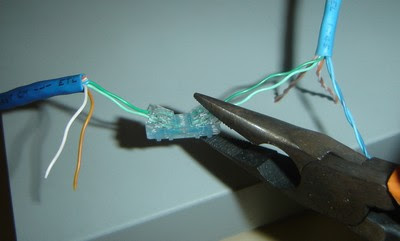

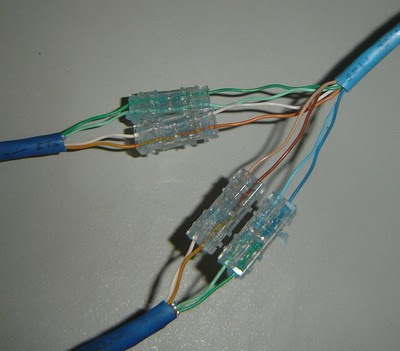

3. Faça a conexão dos pares verde e laranja através usando um alicate para apertar o jacaré.

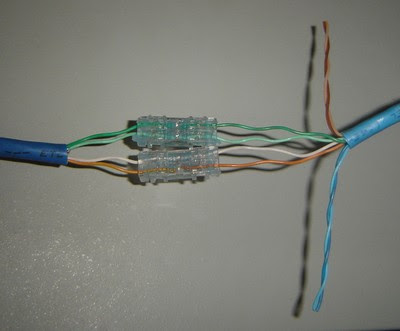

4. Agora combine os pares que sobraram no cabo do switch da seguinte forma:

SWITCH (azul claro) – (verde claro) CABO
SWITCH (azul) – (verde) CABO
SWITCH (marrom claro) – (branco) CABO
SWITCH (marrom) – (laranja) CABO

5. Terminado esse procedimento, você terá um cabo em Y. Ligue cada uma em uma porta do switch.

6. Repita as mesmas conexões na outra ponta do cabo e conecte os dois computadores.

Essa duplicação é possível porque a placa de rede usa apenas 4 fios para transmissão de dados (1, 2, 3 e 6) ou outros fios ficam sobrando. Inclusive existe um adaptador para fazer essa duplicação sem precisar cortar o cabo, custa cerca de R$ 20,00 no Mercado Livre.



OBS.: Não é garantido o procedimento funcionar, vai depender do switch e das placas que você está usando, mas vale a pena tentar. Se der certo, você economiza 95% do valor do switch.

Dica do MacGyver: Pipoca de Microondas

Sempre que eu ia ao Cine PAX (o único cinema da cidade... e que fechou recentemente), adorava comer as pipocas de microondas. Apesar do preço bem salgado (em média 3,50 por pacote) era uma ótima pedida durante o filme.

Depois que adquiri o forno de microondas para a cozinha da minha casa, ainda cheguei a comprar algumas vezes aqueles pacotes de pipoca para microondas com sabores diversos, mas vi que o custo benefício não compensava. Enquanto um paco de milho de pipoca comum custa R$ 1,50 e você faz umas 10 vezes ou mais, a pipoca de microondas chega a custar R$ 2,00 ou mais e só dá para uma vez.

Essa dica mostra como fazer pipoca de microondas gastando uma merreca.

Você vai precisar de:

- 1/4 Xícara de Milho de Pipoca;
- 1 Colher de chá de azeite de oliva extra virgem ou óleo de soja;
- 1 saco de papel;
- Sal a gosto (Sazon ou outro tempero);
- Grampeador;

Modo de preparo:

1. Coloque dentro do saco de papel o milho, o sal (ou sazon), e 1 colher de chá de azeite de oliva extra virgem.

2. Dobre a borda do saco e grampeie uma ou duas vezes para que ela não abra.

3. Achate o saco para retirar o ar e leve ao microondas. Use a programação normal para pipoca.

4. Quando o milho terminar de estourar, abra o saco e saboreie a vontade. Um suco ou refri vai bem pra acompanhar.

Dicas do MacGyver: Lâmpada USB para Notebook

Acho chato usar o notebook no escuro pois quase sempre precisamos ficar com o nariz encostado no teclado para poder ver as teclas. Você já passou por essa situação? Encontrei uma dica

Você vai precisar de

- 1 cabo USB
- 1 lâmpada de 5 volts
- 50 cm de tubo plástico (conduite, tem em qualquer loja de material elétrico)
- Arame grosso
- Fita isolante

Como fazer:

1. Corte a ponta do cabo USB (não a que você vai encaixar no note, a outra), separe os fios preto e vermelho e solde-os à lâmpada de 5 V.

2. Prenda o cabo USB no Arame usando a fita adesiva e coloque-os dentro do conduite.

3. Procure algum material que você possa fazer um quebra-luz e ponha-o junto à lâmpada. O resultado final vai ficar mais ou menos como o da figura abaixo:



Comente!

Dica do MacGyver: Chaveiro Compacto

As vezes me impressiono com a quantidade de chaves que temos que carregar todos os dias. Essa necessidade de segurança nos força a andar por ai com esses minúsculos pedaços de metal entulhados nos bolsos ou pendurado na passadeira do cinto, criando aquele desagradável tilintar quando caminhamos.

Encontrei essa dica que vai ajudar a diminuir o volume criado pelas chaves e te deixar mais confortável. Mas atenção: só faça isso se você não é daqueles que costuma perder as chaves em tudo que é lugar. E confira se os bolsos da calça estão sem buracos!

O que você vai precisar

- 3 arruelas
- 2 chaves
- 1 rebite (e rebitadeira para aplicar)

Montagem

1. Coloque no rebite: A 1ª arruela, a 1ª chave, a 2ª arruela, a 2ª chave e finalmente a 3ª arruela (continue a seqüencia se for usar mais chaves).

2. Use a rebitadeira para unir tudo e veja o resultado!

Simples! Comente!

Dica do MacGyver: Teclado Dobrável

Se depois de assistir ao excelente Duro de Matar 4, e ver a cena onde o hacker desenrola um teclado sobre a mesa e começa a desativar sistemas, você ficou com vontade de fazer o mesmo (a parte do teclado, não da desativação...), veja como criar seu próprio teclado flexível sem precisar gastar uma nota num teclado daqueles.

O que você vai precisar:

- 1 teclado PS2 ou USB (do mais barato que você achar, +/- R$ 13,00)
- 1 folha de etiquetas adesivas (R$ 0,50)
- Chave de fenda (se você não tiver, pegue emprestado do vizinho)
- 20 cm de fita adesiva resistente
- Tesoura

Procedimento de montagem:

1. Desparafuse a tampa traseira do teclado e separe a membrana de contatos e o circuito que é ligado ao cabo.

2. Imprima no papel de etiqueta todas as teclas do teclado (alfabeto, números e teclas especiais).

3. Recorte e cole sobre o teclado nas respectivas posições (onde aparecem umas bolinhas na membrana).

4. Fixe o circuito à membrana usando fita adesiva ou cola quente.

Agora é só carregar ele por ai e fazer inveja a seus amigos! : )

Comente!

Dica do MacGyver – Faça um Ventilador USB

O verão está aí, e veio com toda a força. O calor é escaldante, aqui em Mossoró Principalmente. Outro dia estive pesquisando o preço de um novo ventilador para o meu lar, mas o que eu gostei (daquele grandão), não saía por menos de R$ 150,00, então desisti da compra e botei mais formas de gelo o congelador.

Outra vez, folheando uma revista com acessórios de informática, vi um pequeno ventilador USB. Quando fui pesquisar o preço, vi que custa o preço de um ventilador convencional. Pouco depois encontrei uma dica simples de como construir um Ventilador USB, portátil e que dá uma esfriada quando preciso.

O que você vai precisar:

1 Cooler/Exaustor para gabinete (R$ 5,00)
1 Cabo USB (de impressora ou extensor) (R$ 5,00)
50 cm de arame resistente
Fita Isolante
Tesoura
Solda (opcional, mas aconselhável)

Montegem

1. Corte fora a ponta do cabo USB (aquela que você liga no aparelho, não a que conecta no PC).

2. Corte o conector do cooler.

3. Solde preto com preto, vermelho com vermelho. Os outros fios não são necessários.

4. Use a fita isolante para não deixar os contatos expostos.



5. Usando o arame, faça uma base para o cooler. Está pronto!



Se quiser incrementar, você pode colocar um interruptor para ligar e desligar sem precisar desconectar o cabo USB.

Também tem outro modelo que usa um motor do leitor de cd. Escolha o seu preferido e refresque-se.

Comente!

Dica do MacGyver – Mais utilidades pras caixinhas de CDs

Hoje vamos construir um porta-retrato diferente, ou melhor um quadro, ou melhor ainda, um mural.

O que você vai precisar

Muitas caixinhas de CD
Fita Adesiva Dupla Face e Durex
Impressora (com tinta/tonner e papel)
Estilete/Régua
Paciência

Montagem

1. Escolha uma foto que você goste e queira exibi-la na parede da sua casa ou quarto.

2. Visite o site The Rasterbator para gerar um pdf com a sua foto reticulada (segundo o pessoal das serigrafias, é como se chama uma imagem que é transformada em pontinhos antes da impressão). Você pode fazer on-line ou baixar o programa que gera esse efeito. Isso permite imprimir fotos (mesmo de baixa resolução) em tamanhos gigantescos. Veja alguns exemplos clicando aqui.

3. Depois de imprimir, recorte as bordas e monte a imagem pregando o verso das páginas com durex.

4. Distribua as caixas de CDs lado a lado sobre a imagem para definir o enquadramento (não é necessário fazer um mural quadrado, use a criatividade). Vire novamente a foto e no lado branco, marque onde serão feitos os cortes usando um lápis grafite. Lembre-se de numerar os pedaços para facilitar na hora de montar.

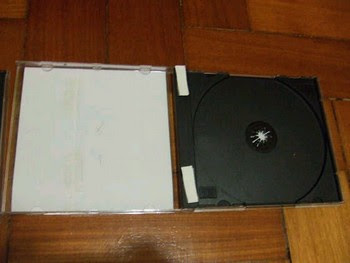

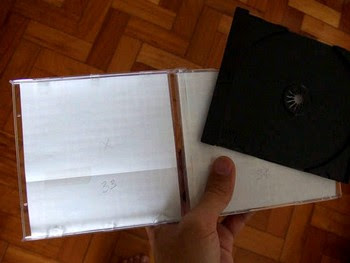

5. Recorte os pedaços e coloque-os nas caixas de CDs, como se fosse frente e verso do encarte.

6. Coloque a fita dupla face na lombada da caixinha e pregue-as na parede e admire o seu trabalho.

Comentem!

Dicas do MacGyver: Faça um Porta-Retrado com caixas de CD

Aproveitando o bota-fora dos potes de CDs, resolvi mostrar o que fazer para aproveitar as caixinhas de CDs (que eu disse para você se livrar naquela postem sobre organizar sua coleção de CDs e DVDs).

Dá pra fazer um monte de coisa útil, a primeira que vou mostrar é um porta-retrato em forma de cubo.

O que você vai precisar:

4 caixas de CDs (daquelas gordinhas e não das fininhas)

4 fotos de sua preferência impressas no tamanho 15,1 x 11,7 cm.

Montagem:

1. Desmonte a caixa e livre-se da parte interna (que segura o cd).

2. Coloque a foto na parte maior (como se fosse a capa traseira do cd).

3. Ponha de volta a tampa da caixinha colocando a parte que encaixa para o lado inverso de forma que fique sobrando pra fora da caixa.

4. Repita o processo com as outras três fotos/caixas.

5. Monte as caixas formando um cubo, encaixando-as como mostrado na figura abaixo.

Você até pode fazer uma coluna, ou colocar uma lâmpada dentro para servir como um tipo de luminária. Bote a imaginação para funcionar!

Comentem!

Dica do MacGyver: Aproveitando o pino do tubo de CDs

Na dica do outro dia falei sobre o que fazer com o pote de CDs que anda encostado. Hoje vamos aproveitar o pino e fazer um suporte para headphone.

O que você vai precisar:

1 Pino de tubo de CDs.
1 Rolo de Fita adesiva dupla-face.

Cole vários pedaços de fita adesiva na parte de baixo do pino (na base) e fixe-a contra a parede ou na parte de baixo de sua mesa de trabalho (ou onde preferir, já que o pino é seu e o fone também). Se desejar passe um pedaço de fita por cima da base para melhorar a fixação.

Pronto. Agora é só pendurar o fone.

Desculpem-me pela "arte" das ilustrações. Estou sem fotos desse aparato tecnológico recém criado.

Comentem!

Dica do MacGyver: O que fazer com os potes de CDs?

Você já ouviu falar que durante a vida um homem deve escrever um livro, plantar uma árvore e ter um filho?

Quanto ao primeiro e último eu não posso ajudar, mas com o do meio eu posso. Vamos plantar uma árvore usando um daqueles potes de CDs que vivem entulhando sua casa.

O que você vai precisar:

- 2 potes de CDs (de preferência de tamanhos diferentes.

- Uma furadeira ou estilete para fazer pequenos orifícios.

- Terra, sementes, água para regar.

1. Faça alguns furos no fundo do pote maior para que a água possa escorrer por eles.

2. No pote menor, faça alguns furos na lateral, a cerca de 3 cm do fundo.

3. Encaixe o pote maior dentro do menor, coloque a terra, plante as sementes e regue.

Agora é só não deixar a plantinha morrer :)

Comentem!

Dica do MacGyver: Base para Notebook Baratal

Outro dia estive pesquisando o preço de bases para notebook nas lojas da cidade, e me assustei com o alto preço que é cobrado por um mísero pedaço de plástico. Entre R$ 40,00 (as mais simples, sem nada a declarar) e R$ 250,00 (umas com cooleres para resfriamento e hub USB), um roubo!!!

Pra não ficar sem o acessório, resolvi pesquisar na rede e encontrei as instruções para fazer uma base gastando poucas moedas.

Material que você vai precisar:

1 Pasta AZ (R$ 5,00 a R$ 10,00)
(encontrada em qualquer papelaria)

1 Pedaço de espuma ou E.V.A. (R$ 1,00)
(encontrada em qualquer papelaria)

Cola Quente ou SuperBonder (R$ 3,00)
(encontrada em papelaria ou supermercado)

30 cm de Esquadria de Alumínio (R$ 2,00 e R$ 5,00)
(encontrada em vidraçarias ou lojas de material para construção)

Montagem:

1. Cole a espuma em um lado da parte interna da esquadria.
2. Cole a outra parte na pasta.

Pronto!

Aproveite o espaço inferior para colocar o carregador ou qualquer outra bugiganga que você quiser.

Tá certo que não dá pra ficar andando com um treco desses por ai, mas é ótimo para usar em casa, por exemplo quando você está na cama.

Comentem!
